가설흙막이 시공계획서 양식
흙막이 가시설(SHEET-PILE·무진동 압입) 시공계획서 — 개요·조직도·장비인원 투입·작업순서·토공·천공항타·가시설·계측·매설물·공정표·안전환경까지. 강재 TON·투입 누계·공정 막대가 자동이고, 계측값을 넣으면 F 값과 위험/주의/안전 판정이 나옵니다.
가설흙막이 시공계획서 양식을 이 화면에서 바로 채우면 합계 · 금액이 저절로 계산되고, PDF로 저장 · 인쇄할 수 있습니다. 손으로 쓸 빈 양식은 엑셀(xlsx)로 다운로드할 수 있고, 회원가입이 필요 없습니다.
이렇게도 부릅니다 — 흙막이 시공계획서 · 시트파일 시공계획 · 가시설 계획서
✍️ 이렇게 쓰세요 — 엑셀을 받아 채우는 것보다 빠르게 — 종이의 칸을 누르고 쓰면 계산은 저절로, PDF 는 한 번에.
- 칸을 누릅니다 — 종이에서 옅은 파란 칸이 쓰는 칸입니다. 누르면 화면 아래에 큰 «쓰는 칸» 이 뜨고, 위에 그 칸 이름(예: 공사명 · 계약금액 · 공종 3번째 줄)이 나옵니다.
- 쓰고 Enter — Enter(또는 «다음 칸 ▶»)를 누르면 다음 칸으로 넘어갑니다. PC 는 Tab 으로 옆 칸, Shift+Tab 으로 앞 칸, 여러 줄은 Alt+Enter 입니다. 금액은 쉼표 없이 쳐도 되고, % 칸은 3.5 처럼 치면 3.5% 가 됩니다. 날짜 칸은 달력에서 고르거나 «오늘» 을 누릅니다. 고르는 칸(양호 · 불량 같은 것)은 단추를 누릅니다.
- 계산은 저절로 — 하늘색 칸(합계 · 누계 · 금액 한글 표기 · 비율 · 일수)은 엑셀 서식과 같은 수식으로 저절로 채워집니다. 손으로 고치지 않아도 됩니다 — 누르면 «자동 계산 칸» 이라고 알려 드립니다.
- 한 번 쓰면 다른 서식에도 — 공사명 · 회사명 · 발주기관 · 계약금액 · 공사기간 · 현장대리인 같은 칸은 한 번 쓰면 다른 서식을 열 때 먼저 채워 둡니다. 작성일 · 일자는 오늘 날짜로 들어갑니다. 다르면 그 칸만 고치세요.
- 쓰던 것은 저절로 남습니다 — 창을 닫았다가 다시 열어도 쓰던 그대로입니다. 여러 벌을 남기려면 «💾 저장» — «📂 저장한 것» 에서 불러오기 · 복사해 새로 · 지움. 작업일보처럼 날마다 쓰는 서식은 어제 것을 «복사해 새로» 열면 날짜는 오늘로, 전일 값은 어제 누계로 채워집니다.
- PDF 저장 · 인쇄 — «📄 PDF 저장» 을 누르면 종이 그대로 PDF 파일이 내려받아집니다(폰도 됩니다). «🖨 인쇄» 는 바로 프린터로. 쪽이 많은 서식은 «쪽» 칸에 1-3, 7 처럼 적으면 그 쪽만 나옵니다. 시트가 여럿이면 ☑ 를 뺀 시트는 넣지 않습니다.
- 처음 보는 서식은 «✍ 예시 채우기» — 가상의 현장으로 다 채운 모습이 종이에 들어갑니다. 무엇을 어디에 쓰는지 보고 «🧹 빈칸으로» 를 누르면 다시 빈 서식(공사명 · 회사명은 남김)입니다.
- 폰에서는 — 종이를 크게 보여 드립니다 — 옆으로 밀어 보고, «－ ＋» 로 크기를 바꿉니다. 칸을 누르면 그 칸이 가운데로 오고, 쓰는 칸은 아래에 뜹니다.
- 내 기기에만 남습니다 — 쓴 내용은 서버로 가지 않고 이 기기(이 브라우저)에만 남습니다. 다른 기기에서 이어 쓰려면 PDF 로 저장해 두세요. 브라우저 기록을 지우면 쓴 것도 지워집니다.
- 엑셀이 꼭 필요하면 — 손으로 쓰실 분을 위해 칸 틀만 있는 «빈 틀 엑셀» 도 드립니다(자동 계산 없음). 계산 · 저장 · PDF 는 이 화면에서 하시는 것이 빠릅니다.
이 서식은

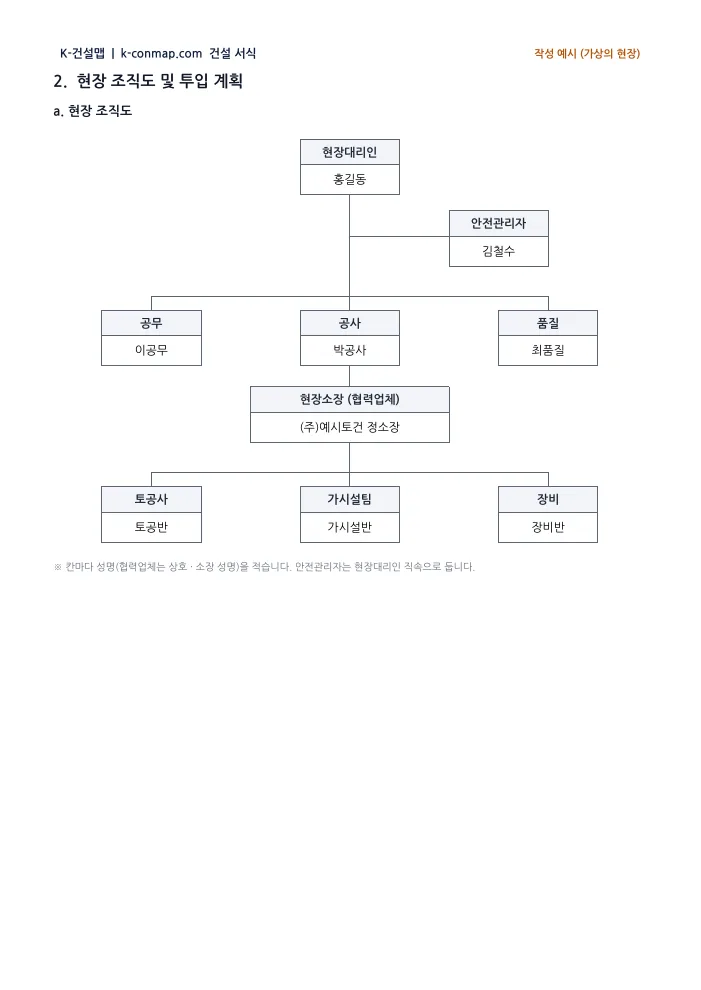

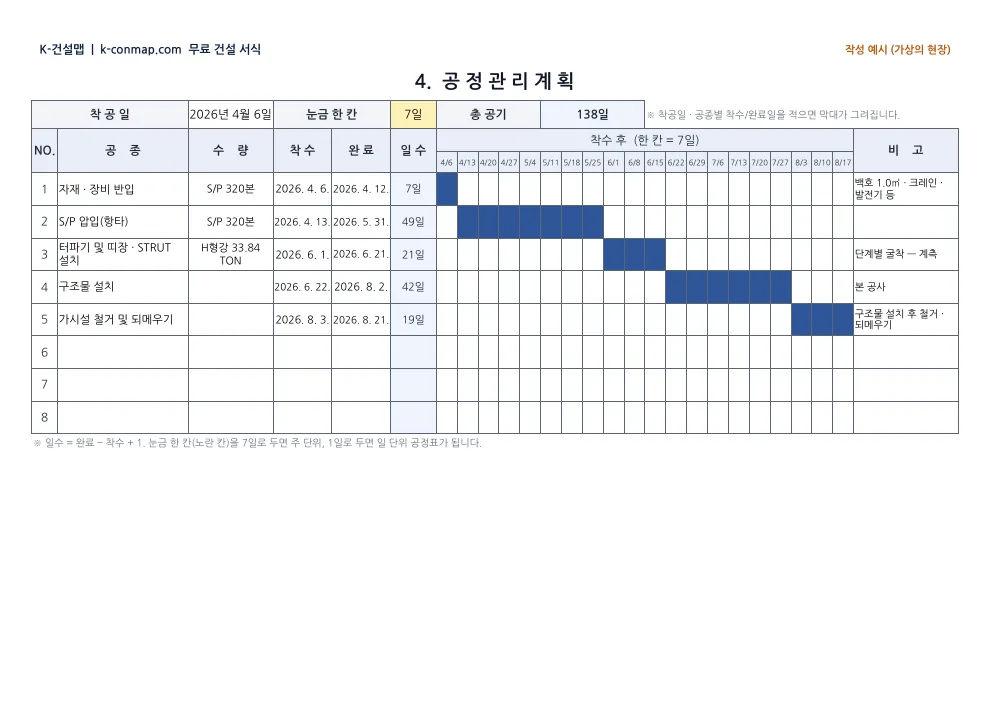

굴착할 때 흙이 무너지지 않게 시트파일(SHEET PILE)을 무진동 압입 등으로 박아 세우는 흙막이 가시설의 시공계획서입니다. 흙막이는 무너지면 큰 사고로 이어지는 가설구조물이라, 높이 2m 이상 흙막이 지보공은 공사 업체에 고용되지 않은 기술사(관계전문가)에게 구조적 안전성을 확인받고, 시공 전에 시공상세도면과 그 기술사가 서명한 구조계산서를 냅니다. 이 서식은 개요 · 조직도 · 장비인원 · 작업순서 · 토공 · 천공항타 · 가시설 · 계측 · 매설물 보호 · 공정표 · 안전환경 차례이고, 강재 톤수 · 투입 누계 · 공정 막대가 자동이며 계측값을 넣으면 위험 · 주의 · 안전 판정이 나옵니다.
칸별 작성법

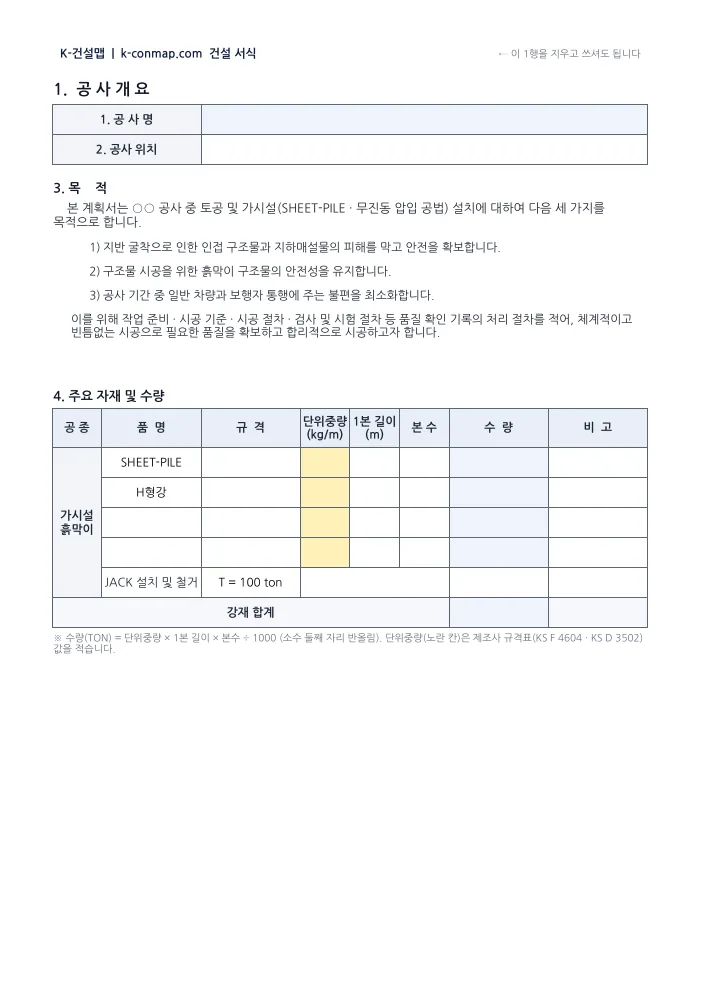

- 공사개요
- 굴착 깊이 · 흙막이 연장 · 시트파일 규격과 길이 · 버팀(띠장 · 버팀보) 단 수를 적으면 강재 톤수가 셈됩니다.
- 작업순서 · 천공 항타
- 근입 깊이, 압입 장비, 인접 구조물과의 거리, 진동 · 소음 대책.

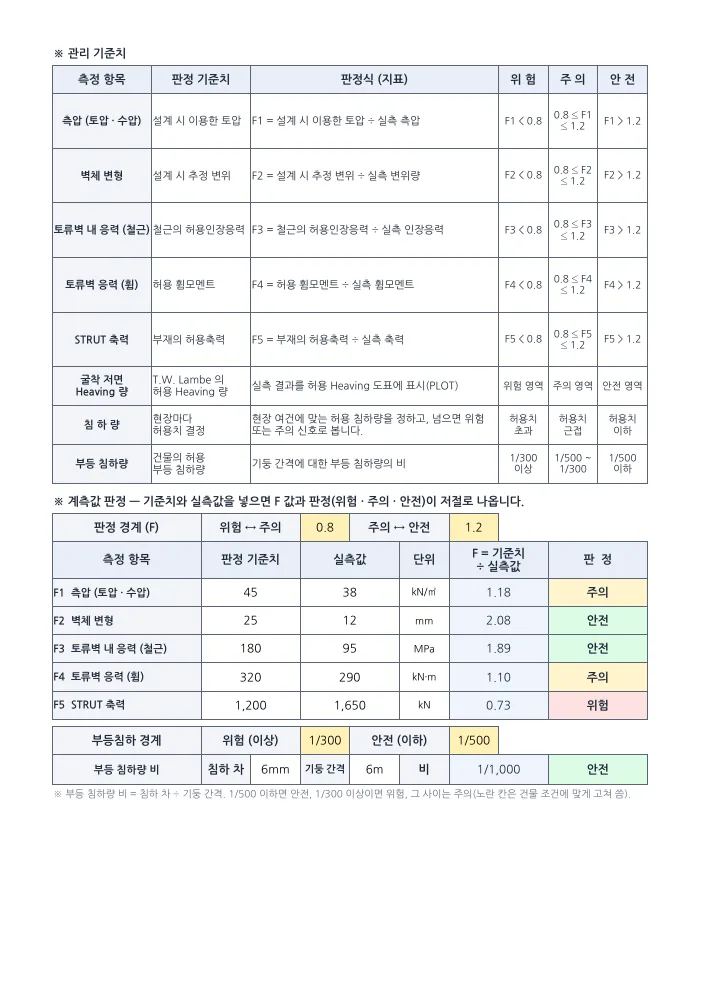

- 계측
- 지중경사계 · 지하수위계 등의 관리기준값은 설계도서 · 계측관리계획서 값을 넣고, 측정값을 적으면 판정이 나옵니다.
- 매설물 보호
- 시험 굴착으로 확인한 가스 · 상수 · 통신관 위치와 보호 방법.
- 안전 · 환경
- 굴착 2m 이상 작업계획서, 추락 방지, 우기 대비, 인접 건물 사전 조사.
근거 법령
- 건설기술 진흥법 시행령 제101조의2(가설구조물의 구조적 안전성 확인) — 터널 지보공 또는 높이 2미터 이상인 흙막이 지보공(그리고 높이 5미터 이상 거푸집 · 동바리, 31미터 이상 비계 등)은 그 공사 업체에 고용되지 않은 관계전문가(기술사)에게 구조적 안전성을 확인받고, 시공 전에 시공상세도면과 관계전문가가 서명 또는 기명날인한 구조계산서를 공사감독자 또는 건설사업관리기술인에게 내야 합니다.
- 산업안전보건기준에 관한 규칙 제38조(사전조사 및 작업계획서의 작성 등) — 굴착면 높이가 2미터 이상인 지반 굴착작업과 차량계 건설기계를 쓰는 작업은 지형 · 지반 사전조사를 기록하고 작업계획서를 작성해 그대로 작업하며, 그 내용을 근로자에게 알려야 합니다.
- 건설공사 사업관리방식 검토기준 및 업무수행지침 제91조(시공계획검토) — 건설사업관리기술인은 공사시방서 기준에 따른 시공계획서를 해당 공사 시공 30일 전에 제출받아 7일 안에 검토·확인하고, 계획서에는 현장조직표 · 세부공정표 · 주요 공정의 시공절차와 방법 · 시공일정 · 장비 동원 · 자재와 인력 투입 · 설비 반입 · 품질관리 · 안전과 환경 · 지장물과 교통처리 대책이 들어가야 합니다. 중요한 내용이 바뀌면 변경 시공계획서를 5일 이내에 검토합니다.
국가법령정보센터 원문 기준(2026-10-01)입니다. 법령은 바뀔 수 있으니 계약·제출 전에 조문 링크로 원문을 확인하세요.
언제 내나
흙막이 가시설을 세우기 전. 감독 승인을 받습니다.
놓치기 쉬운 것
- 🏗 현장에서 쓰던 계획서의 틀(차례·표)을 그대로 두고 새로 만들었습니다 — 다른 현장의 이름은 모두 빼고, 공법 설명은 다듬어 남겼습니다. 강재 수량·투입 누계·공정표·계측 판정이 자동입니다.
- 노란 칸 = 기준값(현장에 맞게 고쳐 씀) · 하늘색 칸 = 자동 계산. 뒤쪽 주황 탭 시트는 가상의 현장으로 채운 «작성 예시» 입니다.
비슷한 서식 — 같은 일, 다른 모양
쓰임과 장수가 조금씩 다릅니다. 내는 곳이 원하는 범위에 맞는 것을 고르세요.
📙가시설(흙막이) 시공계획서 원본 틀
토공 및 흙막이 가시설(CIP + 소일네일링 + 숏크리트) 시공계획서 — 개요 · 물량 기반 공정표 · 조직 · 장비 · 인원 · 자재 · 공법별 세부계획 · 안전 · 환경 · 안전관리비 집행계획 · 품질 · 계측관리. 작업일수 · 총 공기 · 안전관리비 · 계측 관리기준(mm)이 자동입니다.
시공계획서 표지·목차
공종을 시작하기 전에 어떻게 시공할지 내는 문서의 틀입니다.
하수관거 시공계획서
하수관거(오수관로) 시공계획서 — 개요·위치도·조직도·공정표·시공절차(토공·기초·가시설·콘크리트·관거·맨홀·배수설비·포장복구)·일일 시공일정·장비인원·안전환경까지. 관로 연장 합계·공사 일수·부설 소요 일수·투입 누계가 자동입니다.
오탁방지막 시공계획서
오탁방지막 시공계획서 — 개요·공정표·조직도·흐름도·공종별 시공계획·인원장비 투입·문제점과 대책·품질·안전까지. 구간 연장을 넣으면 SPAN·앵커 수, 투입 누계가 저절로 나옵니다.
가시설공사 해체계획서 원본 틀
흙막이 가시설(엄지말뚝 + 토류판 + 어스앵커) 해체계획서 — 개요 · 조직 · 공정표 · 인원 · 장비 · 운영계획 · 해체 순서 · 단계별 되메우기 · 크레인 양중 검토 · 앵커 해체 · 안전 · 환경. 양중 사용률 · 되메우기 누계 · 소음 · 진동 판정이 자동입니다.
시스템 동바리 시공계획서 원본 틀
시스템 동바리(System Support) 시공계획서 — 종류 · 용어 · 특징 · 제작기준 · 도면 자리 · 비계 · 낙하물방지망 · 순서도 · 조립 7단계와 해체(설명 그림). 설치 높이/단변 · 잭 베이스 · 겹침 · U헤드 폭을 적으면 적합 여부를 자동 판정합니다.
데크플레이트 시공계획서 원본 틀
데크플레이트(철선일체형) 설치공사 시공계획서 — 개요 · 운영방침 · 생산능력 · 생산 일정 · 구간별 판개 공정표 · 조직 · 인원 · 장비 · 반입 · 양중 · 판개 · 품질 · 안전. 출하 예정일 · 판개 일수 · 발주 마감일 · 발췌 검사 매수 · 치수 판정이 자동입니다.
팽이기초 시공계획서 원본 틀
팽이기초(현장타설형) 시공계획서 — 투입장비 · 인원 · 일 단위 공정표 · 작업 순서도(사진) · 특성과 용도 · 시공방법 · 평판재하시험 계획. 공사명 한 번 → 모든 장, 시공면적 · 인원 합계 · 공정 날짜 · 총 작업 일수가 자동입니다.
지반개량공사 시공계획서 원본 틀
지반개량(주입교반 보강체) 시공계획서 — 공법개요 · 배합비 · 일 단위 공정표 · 준비 · 시공 · 작업공정 · 장비 · 인부 · 자재 · 품질 · 안전. 총 주입길이 · 주입재 비중 · 주입 소요 일수 · 고화재 소요량이 자동입니다.
포장 시공계획서 원본 틀
포장공사 시공계획서(노상 · 보조기층 · 콘크리트 포장 · 경계석 · L형 측구 · 블록 포장 · 아스콘 포장 흐름도와 시공절차 · 투입장비). 공사명 한 번 → 모든 장, 물량 합계 · 경계석 연장 · 장비 대수 합계가 자동입니다.
방수공사 시공계획서 원본 틀
방수공사 시공계획서(시멘트 액체방수 · 규산질계 침투성방수 · 아스팔트 프라이머 방수). 공사명 한 번 → 모든 장, 공사기간 일수 · 금액 한글 · 물량 합계 · 인원 합계 · 투입인원 계 · 예정공정표 막대가 자동입니다.
도장공사 시공계획서 원본 틀
도장공사 시공계획서(수성페인트 · 에폭시 바닥 도료 · 검측 체크리스트 3장). 공사명 한 번 → 모든 장, 공사목적 글 · 공사기간 일수 · 내역 합계 · 인원 합계 · 예정공정표 막대 · 체크리스트 판정이 자동입니다.
미장공사 시공계획서 원본 틀
미장공사 시공계획서(시멘트 모르타르 바름 · 콘크리트 면마무리 · 검측 체크리스트 5장). 공사명 한 번 → 모든 장, 공사기간 일수 · 금액 한글 · 물량 합계 · 인원 합계 · 예정공정표 막대 · 체크리스트 판정이 자동입니다.
미리보기
- 위 «종이에 바로 쓰기» 에서 칸을 채우면 저절로 계산되고, «✍ 예시 채우기» 로 가상의 현장으로 다 채운 모습을 볼 수 있습니다. 노란 칸은 요율·기준값(발주기관 기준으로 고쳐 씀), 옅은 하늘색 칸은 자동 계산입니다. 내려받는 엑셀은 손으로 쓸 빈 틀(계산 없음)입니다.
- 맨 윗줄의 K-건설맵 표시는 1행을 지우면 없어집니다 (마우스 오른쪽 → 행 삭제). 그림이 아니라 글자라서 흔적이 남지 않습니다.
이 서식은 K-건설맵이 만든 일반 양식입니다. 계약서·과업지시서에 정해진 서식이 있으면 그것을 쓰세요.
